AFPX0L30R | FP-X0-广东卓姆龙科技有限公司

规格详细

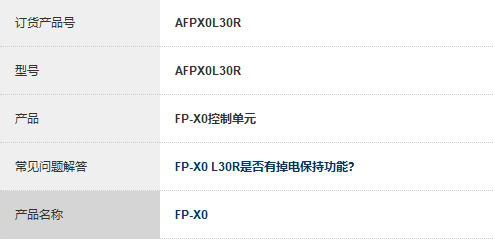

项目	内容
订货产品号	AFPX0L30R
型号	AFPX0L30R

性能规格

项目	内容
控制I/O点数 : 控制单元	DC输入: 16点继电器输出: 10点 Tr.输出: 4点
控制I/O点数 : FP-X E16 扩展I/O单元使用时	-
控制I/O点数 : FP-X E30 扩展I/O单元使用时	-
控制I/O点数 : FP0R扩展单元使用时	-
程序方式/控制方式	梯形图方式/循环运算方式
程序内存	FlashROM内置(不要备份電池)
程序容量	2.5k步
命令语种 : 基本命令	114
命令语种 : 应用命令	230
运算处理速度	基本命令0.08μs～/步, 应用命令0.32μs(MV命令)～
I/O刷新+基数时间 : 基本时间	0.18ms以下
I/O刷新+基数时间	E24使用时: 0.4ms×单元数 E40使用时: 0.5ms×单元数使用扩展FP0适配器时: 1.4ms+FP0R/FP0扩展单元刷新时间
运算用存储器 : 继电器 : 外部输入(X)	960点 (注): 实际使用点数由硬件的组合使用｡
运算用存储器 : 继电器 : 外部输出(Y)	960点 (注): 实际使用点数由硬件的组合使用｡
运算用存储器 : 继电器 : 内部继电器(R)	1,008点
运算用存储器 : 继电器 : 特殊内部继电器(R)	224点
运算用存储器 : 继电器 : 定时器・计数器(T/C)	・256点(注) ・定时器(1ms, 10ms, 100ms, 1s单位)×32,767 ・范围内计时计数器可以再1～32,767范围内计数 (注): 定时器的点数可根据需要增加｡
运算用存储器 : 继电器 : 链接继电器(L)	无
运算用存储器 : 存储器区域 : 数据存储器(DT)	2,500字
运算用存储器 : 存储器区域 : 特殊数据存储器(DT)	420字
运算用存储器 : 存储器区域 : 链接数据寄存器(LD)	无
运算用存储器 : 存储器区域 : 文件注册(FL)	无
运算用存储器 : 存储器区域 : 索引寄存器(I)	14字(IO～ID)
微分点数	程序容量相当
主控继电器(MCR)	32点
标号数(JP＋LOOP)	100点
步进程序数	128工程
子程序数	100子程序
中断程序数	输入: 8程序定时: 1程序
采样跟踪	无
注释保存	I/O注释､说明､块注释可全部保存(无需备份电池､328k字节)
PLC链接功能	无
固定扫描	0.5ms单位: 0.5ms～600ms
密码	可 (4位或8位)
禁止程序上传	可
自我诊断功能	看门狗定时器､程序语法的检查等
RUN过程中改写	可(同时更改容量128步) 但､注释不可在过程中改写
RUN中下载	可
高数计数器 : 本体输入	单相4ch(最大20kHz) 又2相2ch(最大20kHz) (注): 额定输入电压是24V DC､25℃下的规格｡根据电压､温度､使用条件的变更,频率有可能降低｡ (注): 随着使用方法的不同､最大频率也发生变化｡
脉冲输出/PWM输出 : 本体输出	脉冲输出: 2ch(最大20kHz) 又 PWM输出: 2ch(最大1.6kHz) (注): 额定输入电压是24V DC､25℃下的规格｡根据电压､温度､使用条件的变更,频率有可能降低｡ (注): 随着使用方法的不同､最大频率也发生变化｡
脉冲捕捉输入/中断输入	8点(包含高数计数､中断输入)
定时中断	0.5ms单位: 0.5ms～1.5s 10ms单位: 10ms～30s
模拟量输入	无
模日历时钟	无
FlashROM备份 : 根据F12、P13命令备份	数据存储器(2,500字) (注): 可写入次数为1万次以内｡系统存储器可以设定为保存区和非保存区｡
FlashROM备份 : 电源断开时自动备份	计数器: 6点(C250～C255) 计数器经过值: 6点(EV250～EV255) 内部继电器: 5点(WR58～WR62) 数据存储器: 300字(DT2200～DT2499) (注): 可写入次数为1万次以内｡系统存储器可以设定为保存区和非保存区｡
备份电池	无
RS485编程口	无

一般规格

项目	内容
使用环境温度	0～+55℃
保存环境温度	-40～+70℃
使用环境湿度	10～95%RH(at 25℃, 应无结露)
保存环境湿度	10～95%RH(at 25℃, 应无结露)
耐电压	2,300V AC 1分钟・全部输入端子⇔全部继电器输出端子・全部继电器输出端子⇔全部晶体管输出端子・全部输入端子⇔全部电源端子, 功能接地端・全部继电器输出端子⇔全部电源端子, 功能接地端・全部晶体管输出端子⇔全部电源端子, 功能接地端 1,500V AC 1分钟・电源端子⇔功能接地端 500V AC 1分钟・全部输入端子⇔全部晶体管输出端子 (注): 编程口, RS485通信口与内部数字电路部为非绝缘式。 (注): 切断电流: 5mA(出厂时初始值)。
绝缘电阻	100MΩ以上(500V DC绝缘电阻计) ・全部输入端子⇔全部输出端子・全部继电器输出端子⇔全部晶体管输出端子 100MΩ以上・全部输入端子⇔全部电源端子, 功能接地端・全部输出端子⇔全部电源端子, 功能接地端・电源端子⇔接地端子 (注): 编程口, RS485通信口与内部数字电路部为非绝缘式。
耐振动	5～8.4Hz 单向振幅3.5mm 1扫描/1分钟　8.4～150Hz 定加速度9.8m/s² 1扫描/1分钟　X, Y, Z各方向10分钟
耐冲击	147m/s² X, Y, Z各方向4次
耐噪音性	1,500V ［p-p］脉宽50ns, 1μs (根据噪音模拟法) (AC电源端子)
使用环境	无腐蚀性气体及过多灰尘｡
过电压等级	II
污染度	2
重量	约450g

电源规格(AC电源)

项目	内容
额定电压	100～240V AC
使用电压范围	85～264V AC
冲击电流	40A以下(240V AC, 25℃时)
允许瞬间断电时间	10ms(100V AC使用时)
频率	50/60Hz(47～63Hz)
泄漏电流	输入～保护接地端子间 0.75mA以下
内置电源部保证寿命	20,000小时(at 55℃)
保险丝	内置 (不可更换)
绝缘方式	变压器隔离
端子螺丝	M3

电源规格(控制单元的输入用通用电源[输出])

项目	内容
额定输出电压	24V DC
使用电压范围	21.6～26.4V DC
额定输出电流	0.3A
过电流保护功能	有 (注): 输出短路保护为临时过电流保护机能｡当检测到短路时,PLC的全部电源就会关闭｡如连接此规格外的电流负载,并处于连续过度负荷状态时､就有可能出现故障｡
端子螺丝	M3

输入规格

项目	内容
绝缘方式	光耦合
额定输入电压	24V DC
使用电压范围	21.6V DC～26.4V DC
额定输入电流	约3.5mA(控制单元X0～X3) 约4.3mA(控制单元X4～)
公共端方式	16 点/公共端(输入电源+/-都可)
最小ON电压/最小ON电流	19.2V DC/3mA
最大OFF电压/最大OFF电流	2.4V DC/1.0mA
输入电阻	约6.8kΩ(控制单元X0～X3) 约5.6kΩ(控制单元X4～)
应答时间 : OFF→ON	X0～X3 ・通常输入时: 1ms以下・高速计数器､脉冲捕捉输入､中断输入设定时: 25μs以下(注) X4以后・1ms以下 (注): 以上为额定24V DC､使用环境温度25℃时的规格｡
应答时间 : ON→OFF	同上
动作显示	LED显示
EN61131-2适用类型	Type3基准(但, 根据以上规格而定)

输出规格(继电器输出规格)

项目	内容
绝缘方式	继电器绝缘
输出方式	1a 输出(继电器更换不可)
额定控制容量(电阻负载)	2A 250V AC, 2A 30V DC(1点/公共端) (注): 每个输出块的额定电流有限制。Y4～YD(10点)合计最大8A。
公共端方式	2点/公共端×1, 4点/公共端×2
应答时间 : OFF→ON	约10ms
应答时间 : ON→OFF	约8ms
寿命 : 机械	2,000万次以上(通断频率180次/分)
寿命 : 电气	10万次以上(根据额定控制容量通断频率 20次/分)
浪涌抑制器	无
动作显示	LED显示

输出规格(晶体管(NPN)输出规格)

项目	内容
绝缘方式	光耦合
输出方式	集电极开路
额定负载电压	5～24V DC
负载电压允许范围	4.75～26.4V DC
最大负载电流	0.5A
最大冲击电流	1.5A
公共端方式	4点/公共端
OFF状态泄漏电流	1μA 以下
ON状态最大压降	0.3V DC以下
应答时间(at 25℃) : OFF→ON	10μs以下(负载电流 15mA以上时)
应答时间(at 25℃) : ON→OFF	40μs以下(负载电流 15mA以上时)
外部供給电源(＋、－端子)	电压: 21.6～26.4V DC 电流: 15mA以下
浪涌抑制器	齐纳二极管
动作显示	LED显示
