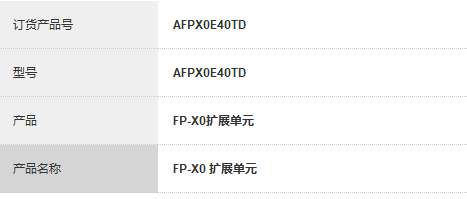

规格详细 项目 内容 订货产品号 AFPX0E40TD 型号 AFPX0E40TD 一般规格 项目 内容 使用环境温度 0～+55℃ 保存环境温度 -40～+70℃ 使用环境湿度 10～95%RH(at 25℃, 应无结露) 保存环境湿度 10～95%RH(at 25℃, 应无结露) 耐电压 Tr输出型(500V AC 1分钟) ・输出端子⇔输出端子(不同公共端之间) ・全部输入端子⇔全部电源端子, 功能接地端 ・全部晶体管输出端子⇔全部电源端子, 功能接地端 ・电源端子⇔功能接地端 (注): 编程口, RS485通信口与内部数字电路部为非绝缘式。 (注): 切断电流: 5mA(出厂时初始值) 绝缘电阻 Tr输出型, Ry输出型(100MΩ以上) ・全部输入端子⇔全部输出端子 ・输出端子⇔输出端子(不同公共端之间) ・全部输入端子⇔全部电源端子, 功能接地端 ・全部输出端子⇔全部电源端子, 功能接地端 ・电源端子⇔接地端子 (注): 编程口, RS485通信口与内部数字电路部为非绝缘式。 耐振动 5～8.4Hz 单向振幅3.5mm 1扫描/1分钟 8.4～150Hz 定加速度9.8m/s2 1扫描/1分钟 X, Y, Z各方向10分钟 耐冲击 147m/s2 X, Y, Z各方向4次 耐噪音性 1,500V ［p-p］脉宽50ns, 1μs (根据噪音模拟法) (AC电源端子) 使用环境 无腐蚀性气体及过多灰尘｡ EC指令使用规格 EMC指令: EN61131-2 低电压指令: EN61131-2 过电压等级 II 污染度 2 重量 约440g 电源规格(DC电源) 项目 内容 额定电压 24V DC 使用电压范围 20.4～28.8V DC 冲击电流 15A 以下(at 25℃ ) 允许瞬间断电时间 10ms 保险丝 内置(不可更换) 端子台螺丝 M3 输入规格 项目 内容 绝缘方式 光耦合 额定输入电压 24V DC 使用电压范围 21.6V DC～26.4V DC 额定输入电流 约4.3mA 公共端方式 24点/公共端(输入电源的极性+/-均可) 最小ON电压/最小ON电流 19.2V DC/3mA 最大OFF电压/最大OFF电流 2.4V DC/1mA 输入电阻 约5.6kΩ 应答时间 : OFF→ON 0.6ms以下 应答时间 : ON→OFF 0.6ms以下 动作显示 LED显示 EN61131-2适用类型 TYPE3基准(但,根据以上规格而定) 输出规格(晶体管输出规格) 项目 内容 绝缘方式 光耦合 输出方式 集电极开路 额定负载电压 5～24V DC 负载电压允许范围 4.75～26.4V DC 最大负载电流 0.5A 最大冲击电流 1.5A 公共端方式 8点/公共端 OFF状态泄漏电流 1μA 以下 ON状态最大压降 0.3V DC以下 应答时间(at 25℃) : OFF→ON 1ms以下 应答时间(at 25℃) : ON→OFF 1ms以下 外部供給电源(＋、－端子) 电压: 21.6～26.4V DC 电流: 45mA以下 浪涌抑制器 齐纳二极管 动作显示 LED显示
