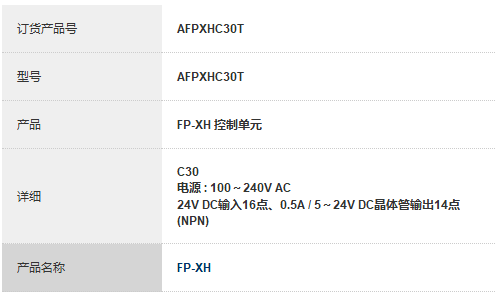

规格详细 项目 内容 订货产品号 AFPXHC30T 型号 AFPXHC30T 一般规格 项目 内容 使用环境温度 0℃～＋55℃ 保存环境温度 -40℃～+70℃ 使用环境湿度 10 % RH～ 95 % RH(在25℃ 应无结霜) 保存环境湿度 10 % RH～ 95 % RH(在25℃ 应无结霜) 耐电压 : 晶体管输出型 AC电源 电源端子-接地端子 : 1500V AC 1分钟 电源端子-通用电源端子 : 1500V AC 1分钟 输入端子-接地端子 : 1500V AC 1分钟 输出端子-接地端子 : 500V AC 1分钟 (注) : 检测电流 5mA 绝缘电阻(试验电压500V DC) 电源端子-接地端子 : 100M Ω以上 电源端子-通用电源端子 : 100M Ω以上 输入端子-接地端子 : 100M Ω以上 输出端子-接地端子 : 100M Ω以上 耐振动 5 Hz ～ 8.4 Hz 单向振幅 3.5 mm 8.4 Hz ～ 150 Hz 加速度 9.8 m/s2 X，Y，Z各方向 10分钟(1倍频程/min) 耐冲击 147 m/s2X，Y，Z各方向4次 耐噪音性 1000 V［P-P］ 脉宽50ns、1μs (根据噪声模拟法)(电源端子) 使用环境 应无腐蚀性气体，应无严重灰尘 EC指令使用规格 EN61131-2标准 过电压等级 Ⅱ 污染度 2 性能规格 项目 内容 编程方式 梯形图方式 控制方式 循环运算方式 程序内存 内置Flash-ROM(无需备份电池) 程序容量 24k/32k/40k步(可切换) (注) : 变更系统寄存器No.0(顺序程序容量)时，数据寄存器(DT)的容量也将发生变动。 基本指令 约110种 应用指令 约220种 运算处理速度 7k 步以下:基本指令0.04μs～/步、应用指令0.22μs～/步 7k 步以上:基本指令0.7μs～/步、应用指令1.73μs～/步 运算内存 : 连接继电器 : 外部输入(X) 1,760点(X0~X109F) (注) : 记载的点数是运算存储器的点数，实际可以使用的点数根据硬件的组合决定。 运算内存 : 连接继电器 : 外部输出(Y) 1,760点(Y0~Y109F) (注) : 记载的点数是运算存储器的点数，实际可以使用的点数根据硬件的组合决定。 运算内存 : 连接继电器 : 内部继电器(R) 8192点(R0～R511F)/4096点(R0～R255F) (注) : 可通过系统寄存器No.1内部继电器的容量进行选择。要求与旧型号FP-X系列控制单元具有兼容性，选择4,096点。 运算内存 : 连接继电器 : 定时器/计数器(T/C) 1,024点(初期设定定时器1,008点、计数器16点)(注) 定时器(1msec/10msec/100msec/1sec单位)×32,767 可测量计数器1～32,767 (注) : 可通过系统寄存器No.5的设定变更计时器点数。 运算内存 : 连接继电器 : 链接继电器(L) 2,048点(L0～L127F) 运算内存 : 存储器区域 : 数据寄存器(DT) 64k、32k、12k字 (DT0～32,764) (注) : 变更系统寄存器No.0(顺序程序容量)时，数据寄存器(DT)的容量也将发生变动。 运算内存 : 存储器区域 : 链接数据寄存器(LD) 256字(LD0～LD255) 运算内存 : 存储器区域 : 索引寄存器(I) 14字(I0～ID) 主控继电器(MCR) 256点 标号数(JMP+LOOP) 256点 步进程序数 1,000工程 子程序数 500子程序 高速计数器 : 主机输入 单相8ch(100kHz X 4，10kHz X 4)或2相4ch(50kHz X 2，10kHz X 2) (注1) : 高速计数器、脉冲输出、PWM输出的最大计数速度、最大输出频率表示电压24V DC环境温度25℃时的规格。根据电压、温度、要使用功能的组合不同，频率有可能降低。 (注2) : 高速计数器、脉冲输出、PWM输出、脉冲捕捉输入、中断输入的各功能中使用的输入输出不能重复进行分配。 高速计数器 : 脉冲输入输出插件安装时 不可安装 脉冲输出/PWM输出 : 主机输出 脉冲输出:4ch 最大输出功率:100kHz PWM输出:4ch 1kHz～70kHz(1,000分辨率)70.001kHz～100kHz(100分辨率) (注1) : 高速计数器、脉冲输出、PWM输出的最大计数速度、最大输出频率表示电压24V DC环境温度25℃时的规格。根据电压、温度、要使用功能的组合不同，频率有可能降低。 (注2) : 高速计数器、脉冲输出、PWM输出、脉冲捕捉输入、中断输入的各功能中使用的输入输出不能重复进行分配。 脉冲捕捉输入/中断输入 8点(主机输入8点) (注) : 高速计数器、脉冲输出、PWM输出、脉冲捕捉输入、中断输入的各功能中使用的输入输出不能重复进行分配。 定时中断 0.5ms～1.5s(0.5ms单位)、10ms～30s(10ms单位) (注) : 高速计数器、脉冲输出、PWM输出、脉冲捕捉输入、中断输入的各功能中使用的输入输出不能重复进行分配。 可调电位器输入 1ch(K0～K4,000) 固定时间扫描 可以 日历时钟 有(仅安装主存储器插卡AFPX-MRTC及电池时可使用) Flash ROM备份 : 通过F12,P13指令备份 数据寄存器全区域 Flash ROM备份 : 电源断开时的自动备份 计数器16点，内部继电器128点，数据寄存器315字 备份电池 可以用系统寄存器设置保持/非保持区域 电池寿命 根据实际使用状态(1天8小时运行)5年以上 (注) : 电池寿命为完全不通电情况下的值。实际使用值因使用条件的差异，有时寿命会有所缩短。 密码 可以(可选择4位、8位或32位) PLC链接功能 最大16台、链接继电器1,024点、链接寄存器128字
