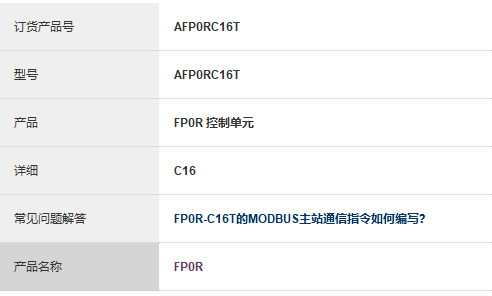

规格详细 项目 内容 订货产品号 AFP0RC16T 型号 AFP0RC16T 功能规格 项目 内容 编程方式/控制方式 继电器符号方式/循环运算方式 控制I/O点数 : 仅控制单元 16点 (输入8点、输出8点) 控制I/O点数 : 扩展时1 以控制单元相同的输出构成的情况下 最大112点 控制I/O点数 : 扩展时2 混有继电器/晶体管的情况下 最大112点 程序内存 内置EEPROM(无需备份电池) 程序容量 16,000步 指令数 : 基本指令 约110种 指令数 : 高级指令 约210种 运算处理速度 : 3,000步以下 基本指令0.08μs～、定时器指令2.2μs～、高级指令0.32μs(MV指令)～ 运算处理速度 : 3,001步以上 基本指令0.58μs～、定时器指令3.66μs～、高级指令1.62μs(MV指令)～ 运行内存 : 继电器 : 内部继电器(R) 4,096点 运行内存 : 继电器 : 定时器/计数器(T/C) 1,024点 运行内存 : 内存区 : 数据寄存器(DT) 12,315字 运行内存 : 内存区 : 索引寄存器(IX, IY) 14字(IO～ID) 主控继电器(MCR) 256点 标号数(JMP＋LOOP) 256点 微分点数 程序容量部分 步梯级数 1,000工程 子程序数 500个子程序 特殊功能 : 高速计数器(HSC) 单相6点(各输入最大50kHz) 或2相3ch(各输入最大15kHz) (注): 关于使用中的限制事项，请参照用户手册。 特殊功能 : 脉冲输出 4点(各输入最大50KHz) 可独立控制2通道 (注): 关于使用中的限制事项，请参照用户手册。 特殊功能 : PWM输出 4点(6Hz～4.8kHz) 特殊功能 : 脉冲捕捉输入/中断输入 合计8点(带高速计数器) 特殊功能 : 中断程序数 输入 : 8程序(仅C10 输入 : 6程序)／定时 : 1程序／脉冲一致 : 4程序 特殊功能 : 定时中断 0.5ms单位 : 0.5ms～1.5s / 10ms单位 : 10ms～30s 特殊功能 : 固定扫描 0.5ms单位 : 0.5ms～600ms 维护 : 内存支持 : 程序及系统寄存器 保存于EEPROM 维护 : 内存支持 : 运行内存 固定区域保存到EEPROM 计数器 : 16点 内部继电器 : 128点 数据寄存器 : 315字 维护 : 自诊断功能 看门狗定时器(约690ms)、程序检查 维护 : 日历/时钟功能 无 维护 : 其他功能 RUN中改写程序、RUN中下载(也可注释)、8位密码设定、禁止程序上载 一般规格 项目 内容 额定电压 24 V DC 允许电压变动范围 20.4～28.8 V DC 允许瞬时停电时间 5ms(20.4 V DC时)、10ms(21.6 V DC以上) 使用环境温度 0℃～+55℃ 保存环境温度 -40℃～+70℃(仅T32 -20℃～+70℃) 使用环境湿度 10～95%RH (at 25℃ 无凝露) 保存环境湿度 10～95%RH (at 25℃ 无凝露) 耐电压(检测电流　5mA) 全部输入端子-全部输出端子，全部输出端子-全部电源端子、功能接地端子...Tr输出 : 500V AC 1分钟(Ry输出 : 1,500V AC 1分钟)／ 全部输入端子-全部电源端子、功能接地端子，功能接地端子-电源端子...Tr输出 : 500V AC 1分钟(Ry输出 : 500V AC 1分钟)／ 全部输出端子-全部输出端子(不同公共端间)...Ry输出 : 1,500V AC 1分钟 绝缘电阻(试验电压500V DC) 全部输入端子-全部输出端子，全部输入端子-全部电源端子、功能接地端子，全部输出端子-全部电源端子、功能接地端子， 功能接地端子-电源端子...Tr输出 : 100MΩ以上(Ry输出 : 100MΩ以上)／ 全部输出端子-全部输出端子(不同公共端间)...Ry输出 : 100MΩ以上 耐振动 5～9Hz 单幅值3.5mm 1扫描/1分钟、9～150Hz 定加速度9.8m/s2 1扫描/1分钟X、Y、Z方向 各10分钟 耐冲击 147m/s2X、Y、Z方向 各4次 耐噪音性 1,000V［p-p］ 脉宽 50ns、 1μs(使用干扰仿真器)(电源端子) 使用环境 无腐蚀性气体及过多灰尘 输入规格 项目 内容 额定输入电压 24 V DC 使用电压范围 21.6 V～26.4 V DC 额定输入电流 约2.6mA(24 V DC时) 输入电阻 约9.1kΩ 公共端方式 8点 1公共端 最小ON电压/最小ON电流 19.2V/2mA 最大OFF电压/最大OFF电流 2.4V/1.2mA 应答时间 : OFF→ON 20μs以下 ※输入时定数(0.1～64ms)設定可能 应答时间 : ON→OFF 同上 绝缘方式 光耦合器 备注 X0～X7为高速计数输入，有很快的响应时间。如果用作正常的输入，建议在梯形程序中插入一定时器，因为振颤和噪声会被当作输入信号。 输出规格 项目 内容 输出形式 集电极开路 额定負荷电压 5～24V DC 負荷允许电压变动范围 4.75～26.4V DC 最大负载电流 0.2A/点(每个共公端最大14) OFF状态泄漏电流 1μA以下 ON时最大电压降下 0.2V DC以下 响应时间 : OFF→ON 20μs以下(负载电流5mA以上时)、0.1ms以下(负载电流0.5mA以上时) 响应时间 : ON→OFF 40μs以下(负载电流5mA以上时)、0.2ms以下(负载电流0.5mA以上时) 外部供給電源 : 电压 DC21.6～26.4V 外部供給電源 : 电流 30mA以下 浪涌抑制器 齐纳二极管 公共端方式 8点 1公共端 绝缘方式 光耦合器
